Bản vẽ Shopdrawing Hố ga của AJS có gì?

Để tự động hóa quá trình triển khai bản vẽ shopdrawing, AJS đã áp dụng một loạt các tính năng không còn là mới mẻ nữa.

Các tính năng này đều đã có từ lâu, tuy nhiên việc triển khai và áp dụng còn khá hạn chế.

Field

Trước đây, AJS đã nhiều lần đề cập đến Field.

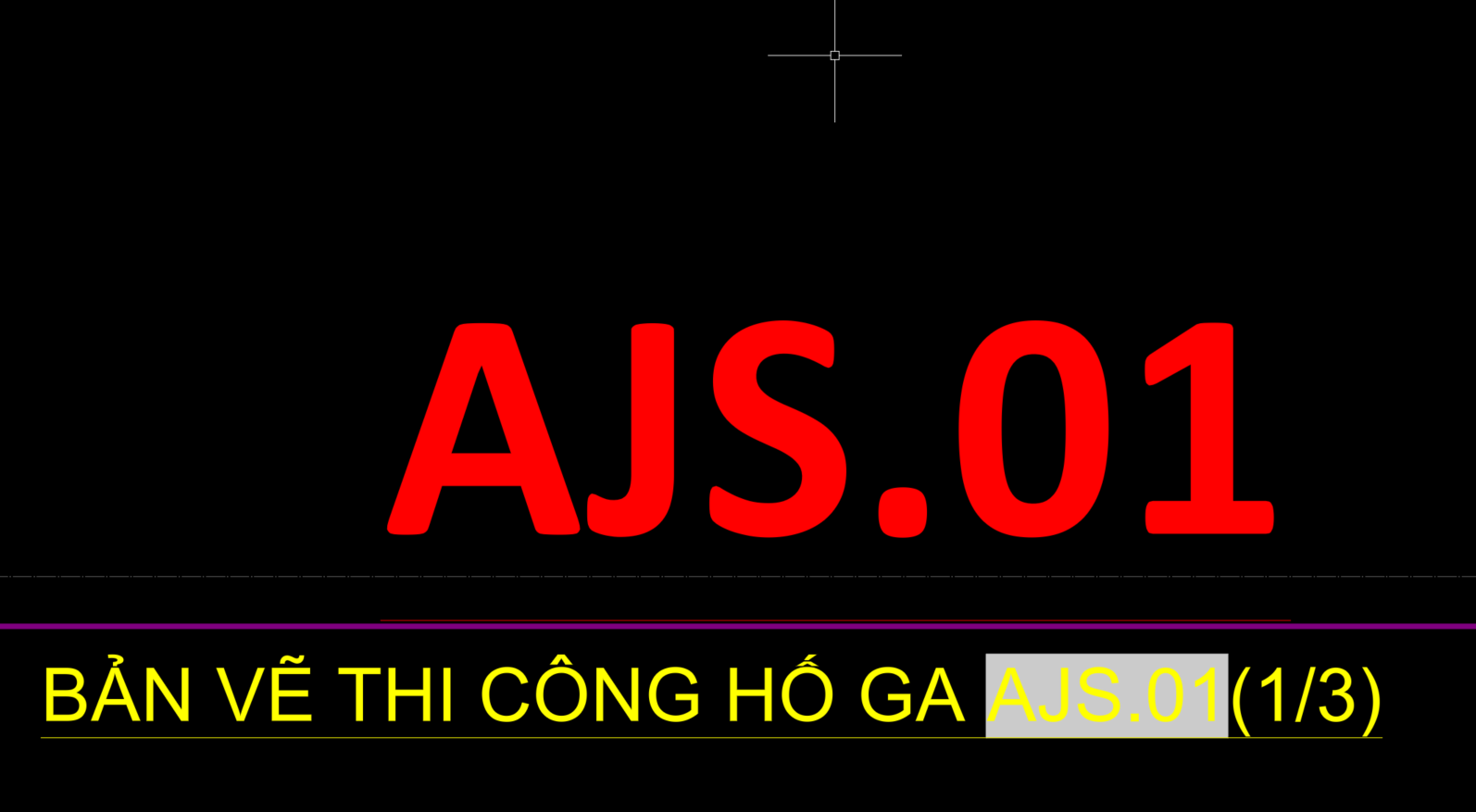

Field là một dạng dữ liệu text đặc biệt, có thể ghi dữ liệu liên kết. Field có thể dùng để lấy thông tin đối tượng và ghi ra 1 text hoặc 1 attribute

Attribute

Việc chèn dữ liệu Field vào Text hay Mtext thì không có gì xa lạ. Tuy nhiên, để tối ưu hơn nữa, ta có thể chèn dữ liệu vào block. Cụ thể thông qua các Attribute trong block.

Dynamic block

Nếu như Field và Attribute chỉ đơn thuần là các thông tin dạng chuỗi ký tự, thì Dynamic lại là 1 tính năng năng cực kỳ mạnh mẽ, đem đến khả năng thay đổi kích thước hình học của block. Mà không làm phá vỡ tổng thể các cấu trúc có sẵn trong block.

Dynamic có thể dùng để bật tắt các thành phần của block, thay đổi bằng cách stretch đối tượng, dịch chuyển đối tượng, array đối tượng

Ta có thể dễ dàng thay đổi kích thước bằng cách nhập thông số cho parameter H1 tương ứng.

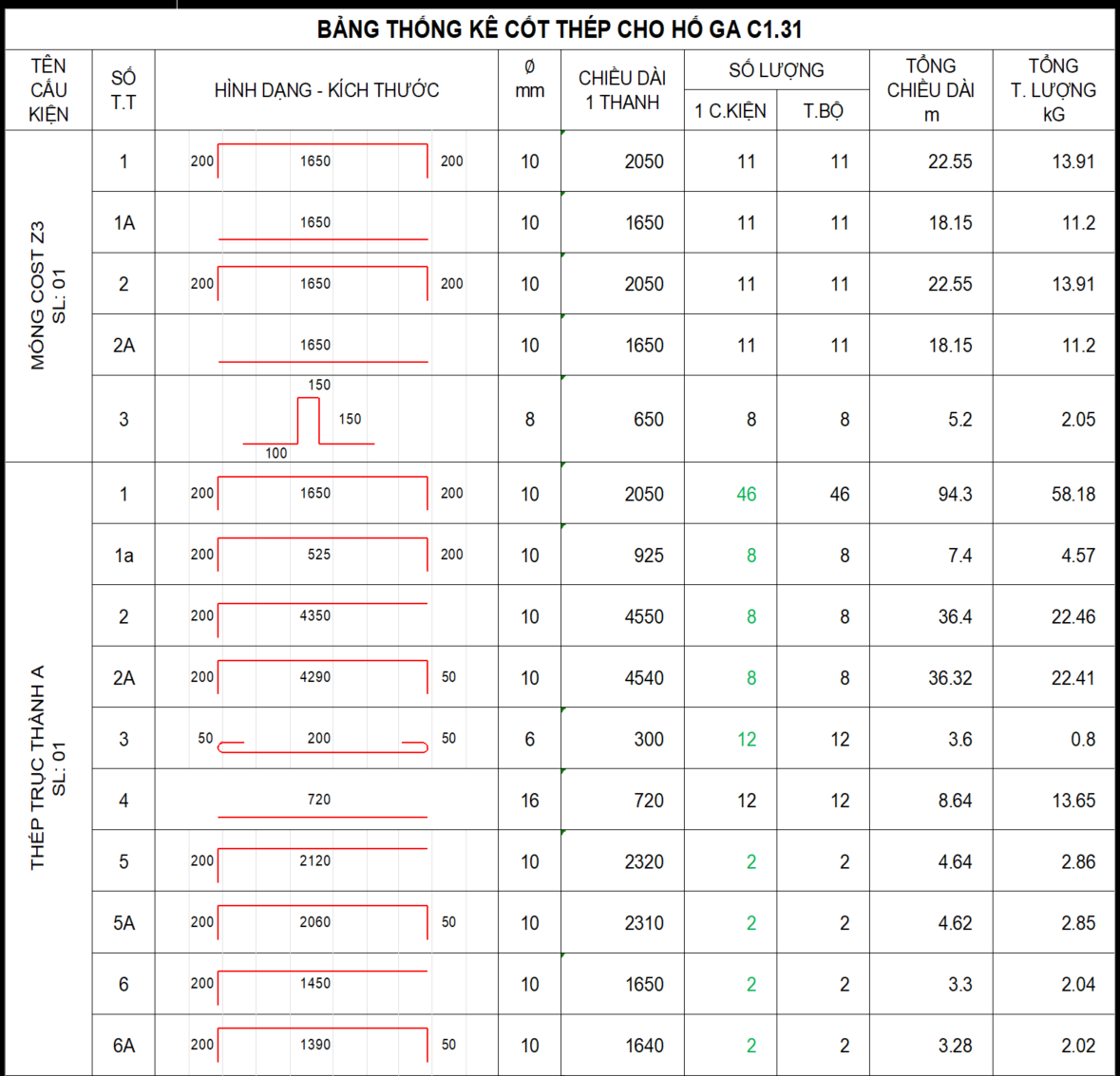

Tính toán khối lượng

Để 1 bản vẽ trở nên hoàn thiện, không thể không có phần tính toán khối lượng.

Việc tính toán khối lượng cũng hoàn toàn có thể tự động hóa bằng Excel.

Chỉ cần thay đổi chiều cao H1, toàn bộ kết quả tính toán sẽ được cập nhật.

Bản vẽ mẫu

Link tải bản vẽ mẫu: https://www.mediafire.com/

---------------------------------------------------------------------------------------------
